• Sally Lau

到Nicolas G. Hayek Watchmaking School钟表制作学校当学徒

我眼中的制表师,穿着白袍,每天重复性对着机芯工作。我曾到访瑞士制表厂现场观看制表师工作的情况,他们长时间戴着小型放大镜组装机芯,除了要保持好眼力,也要有稳定的手,当时心里就十分钦佩他们敬业的态度。

终于,今天我有机会一尝当个“制表师”的滋味!受MIDO(美度)的邀请,我一早抵达APU大学的Nicolas G. Hayek Watchmaking School钟表制作学校。除了马来西亚,还有5所分校— 中国上海、美国迈阿密、中国香港,以及德国Glashütte和 Pforzheim。钟表制作学校由Swatch Group前主席Nicolas Hayek创办的学校,旨在培训更多专业制表师,学员上课3,000小时及参与考试后将获得学校颁发的证书。

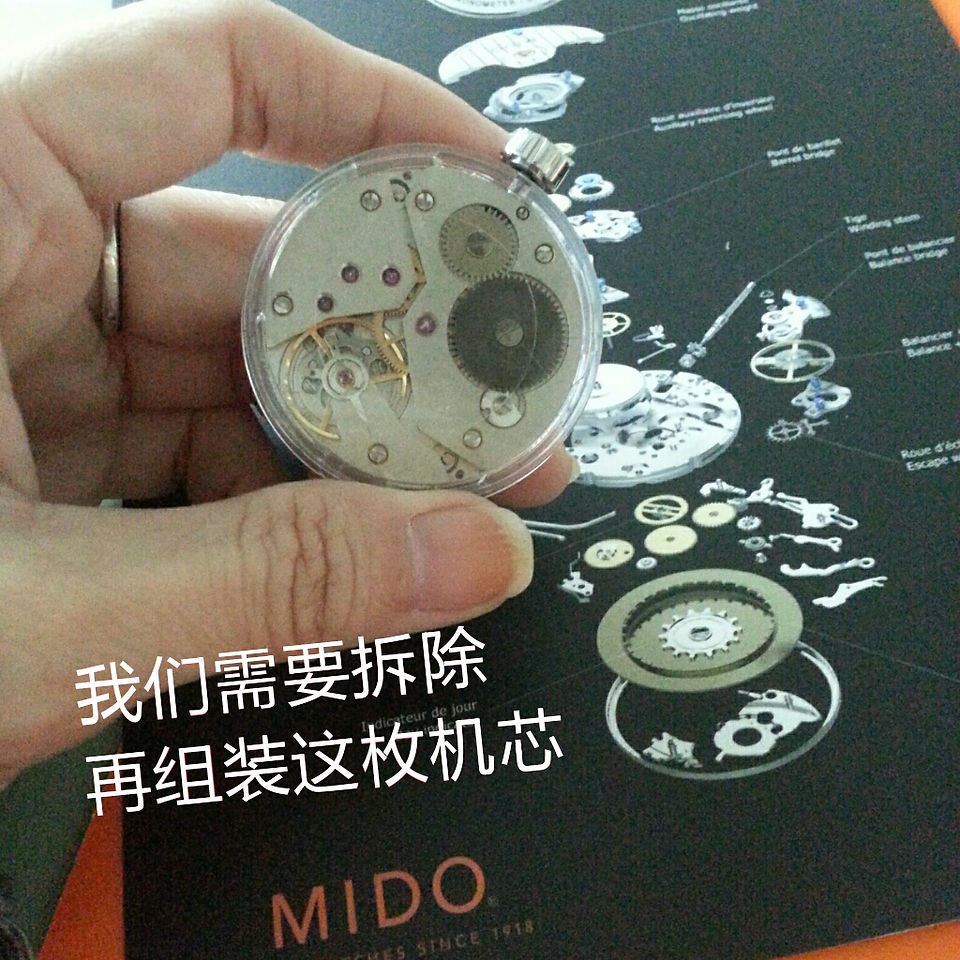

我们这次的课程算是简单的,任务只有一项:拆解及重组机芯。培训老师准备了一枚机芯及拆解机芯所需的工具,然后逐一讲解每个拆解的步骤。哪个是条盒、哪个是游丝、擒纵轮、摆轮……这次我总算看清楚机芯里的结构了。

来看我上课的情况:

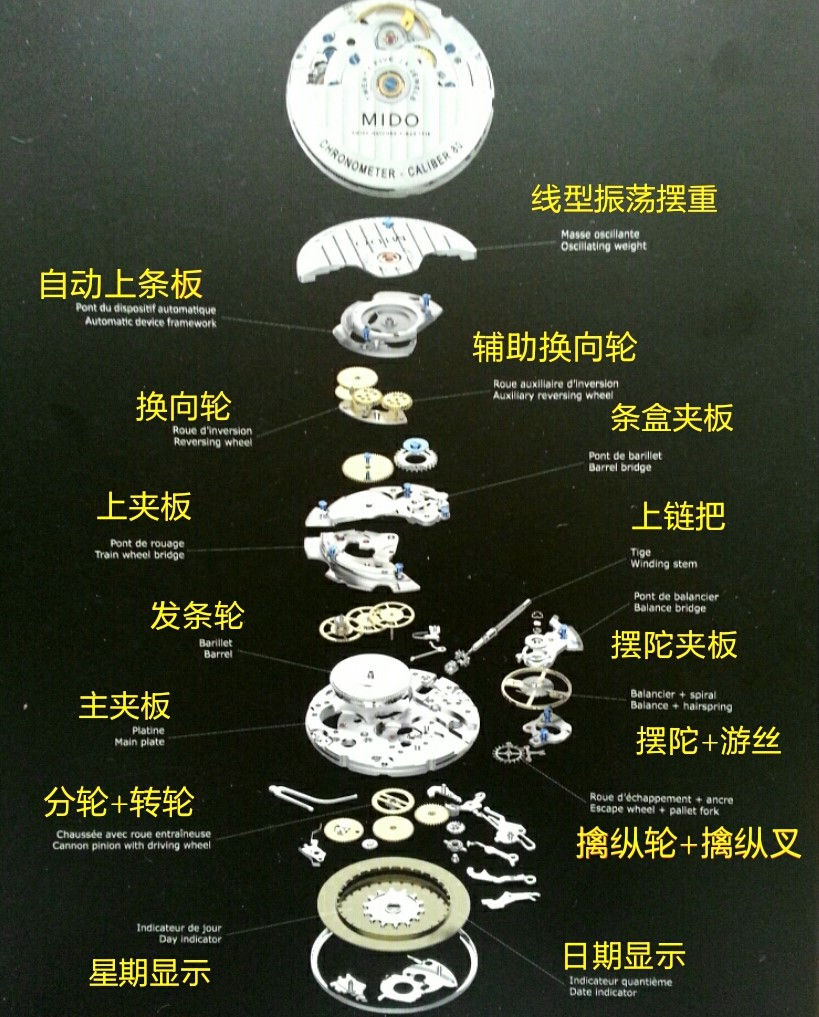

这是MIDO Calibre 80的机芯解构图:

注解:

Balance 摆轮 + hairspring 游丝

摆轮是产生振荡作用的调速机构的主要零件之一;游丝比头发细3-4倍,决定腕表的震荡频率。拉长游丝会使摆轮慢下来;缩短游丝则使摆轮加速。

Balance-spring摆轮游丝

使摆轮产生回复旋转作用的金属丝

Balance Bridge 摆轮夹板

固定整租擒纵系统

Barrel条盒轮

由发条直接驱动的齿轮

Barrel Bridge条盒夹板

支撑机芯零部件的各种支架

Cannon-pinion + driving wheel 分轮+转轮

带动分针走时的齿轮

Escape Wheel 擒纵轮

位于传动轮系与擒纵叉之间的擒纵机构零件,是控制发条动力释放的重要齿轮。

Main Plate主夹板

承载钟表机芯中多个内部装置的夹板

Oscillating Weight 线性振荡摆重

依靠地心引力带动钟表机械运转的原动装置

Pallet 擒纵叉

属于擒纵机构的一部分,位于擒纵轮与调速机构之间。主要作用在于将动力由传动传输系传送至摆轮,维持摆轮振荡。

Winding Stem 上链把

通过这个从机芯中延伸出的装置,可以为钟表上紧发条以维持走时所需的原动力。

MIDO表背清晰可见Caliber 80的机芯运转;而标记着的Si代表矽游丝(silicon balance spring)。矽具有非常稳定的物理特性,如抗磁、防震、耐温差、防腐蚀,这使得机芯的每日误差在正负3秒内,展现高度的精准计时。
